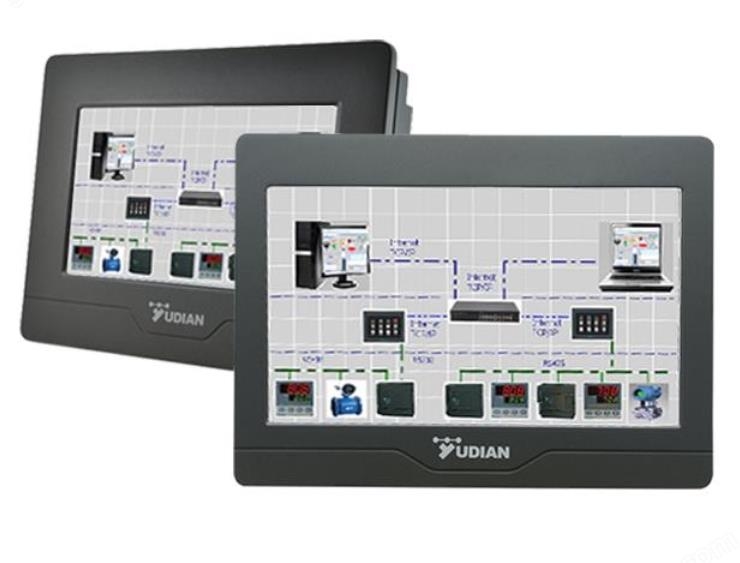

人機界面觸摸屏是自動化系統中操作員與設備對話的窗口，其選型直接影響參數設置的便捷性、狀態監控的清晰度及系統聯調的順暢度。面對不同品牌與規格，抓準屏幕尺寸、顯示分辨率及通訊協議這三個核心要素，便能快速縮小選擇范圍，避開“裝不下、看不清、連不上”的典型選型失誤。
一、屏幕尺寸：安裝空間與操作視距的平衡點
屏幕尺寸通常按對角線英寸數標注，選型首要依據是控制柜開孔尺寸或安裝板預留空間。小型單機設備、試驗臺或緊湊型電箱多適配七寸左右屏幕，兼顧信息量與占用面積；集中控制柜、流水線工位或需同時顯示較多狀態燈、趨勢與參數頁的場合，常需十寸及以上規格。
同時需結合操作視距判斷。若操作員站在柜前近距離觸控，七至十寸通常夠用；若需在數米外大致看清運行/報警狀態，或屏位較高，適當增大尺寸更利于信息獲取。選型時一定要核對“開孔尺寸”而不僅是外殼邊框尺寸，并預留布線及接頭空間，避免到場后發現無法嵌入或邊緣受壓。
二、分辨率：信息密度與字體清晰度的決定因素
分辨率決定同尺寸屏幕能清晰呈現多少文字、數值與圖形元素。低分辨率在顯示較多中文參數名、報警列表或簡單趨勢時容易出現字體發虛、換行擁擠；分辨率過高等同尺寸下圖標變小，若界面未做適配，反而不利于戴手套點按。
一般建議：僅顯示幾位數值和少量狀態燈時，基礎分辨率可滿足；若項目含多參數頁、中文描述、柱狀圖或曲線，應選更高分辨率，并保證畫面組態元素不小于常用手指觸控舒適區。同時關注屏幕亮度與視角，若用于強光環境或高位安裝，亮度不足或視角窄會導致可見性下降，這些顯示屬性應與分辨率一起納入選型判斷。
三、通訊協議與接口：與控制器“說同一種語言”
人機界面觸摸屏必須與PLC、變頻器或其他控制器建立數據交換，通訊協議與接口是否匹配，往往比屏幕參數更決定項目進度。先明確主控設備品牌與型號，再確認HMI支持對應協議：同品牌組合通常有專用驅動，配置更簡單；跨品牌聯網則優先選雙方均支持的通用協議。
物理接口同樣關鍵：串口RS232或RS485常用于點對點短距離；工業以太網逐步成為主流，便于多設備組網、遠程訪問及數據集中。選型時核對接口數量與類型，若現場既有串口設備又有網口設備，帶多接口機型更靈活。對于關鍵產線，還需關注HMI是否支持多鏈接、背景數據記錄及報警緩沖，這些功能常決定后期運維效率。
四、環境適配與觸控類型：耐用性與操作習慣的補充項
工業現場常伴粉塵、油污、水汽或溫差，選型應對應合適的防護等級與工作溫度范圍，確保長期運行不因密封或冷凝引發故障。觸控技術方面，電阻屏可用指尖、指甲或手套操作，適合油污粉塵環境；電容屏靈敏度高、支持多點手勢，更適合相對潔凈、裸手操作場合。
若操作員常年戴厚勞保手套，觸控類型選擇會直接影響點按準確率與疲勞感。外殼材質、安裝方式及有無前膜也容易影響壽命，這些雖非標題三項，卻是讓“尺寸、分辨率、通訊”真正落地到可靠日常使用的重要補充。
把人機界面觸摸屏尺寸、分辨率、通訊協議作為選型主線，結合安裝尺寸、視距、信息量與控制器接口去一一核對，基本可避開大多數HMI采購返工與調試扯皮。選中的若還能兼顧環境防護與觸控適配，便是一臺好用、耐用且省心的工業人機界面。
