Beck壓力傳感器風管流量監控應用解析
希而科簡介：
希而科工業控制設備（上海）有限公司是面向中國工業客戶的歐洲工業品采購服務商，連接4500+德歐品牌，涵蓋傳感器、驅動傳動、氣動液壓及專用備件等領域。
針對小批量或復雜技術需求，我們提供簡單、透明、可靠的一站式服務，涵蓋從尋源、集貨、國際運輸?shù)角尻P交付的全流程。
我們堅持價格透明，報價單清晰列明原廠價格、物流稅費與服務費，讓客戶對各項成本一目了然，自主把控采購決策。通過每周常規的空運拼箱模式，有效降低小批量訂單的物流成本。希而科以規范的流程與可靠的交付，助力在華企業降本增效，持續優化跨國供應鏈。
希而科工業控制設備（上海）有限公司
希而科貿易（上海）有限公司
上海市浦東新區王橋路999號中邦商務園1034-1035幢
鄭瑞麗-1-8-9-6-4-5-8-2-6-4-3
更多好物可登錄希而科或聯系我~
風管流量監控（Duct flow supervision）技術詳解
1) 工作原理
風管氣流產生壓差 → Beck差壓開關膜片感應壓差變化 → 機械觸點/電子信號轉換 → 輸出開關量或模擬量信號 → BMS/PLC控制系統接收 → 執行風機調速/風閥開度調節 → 維持設定流量范圍
2) 工藝流程
在風管直管段安裝取壓嘴（上下游≥5倍管徑） →
連接Beck差壓開關軟管接口(6555 Climaset) →
通過刻度旋鈕設定流量對應的壓差閾值(20-5000 Pa) →
系統上電，差壓開關進入監測狀態 →
實時壓差與設定值比較，超限觸發SPDT/DPDT觸點動作 →
控制信號傳輸至執行機構完成風量調節 →
運行數據記錄用于濾網堵塞預警與維護分析
3) 系統組成
核心部件 | Beck元器件 | 解決的客戶痛點 |

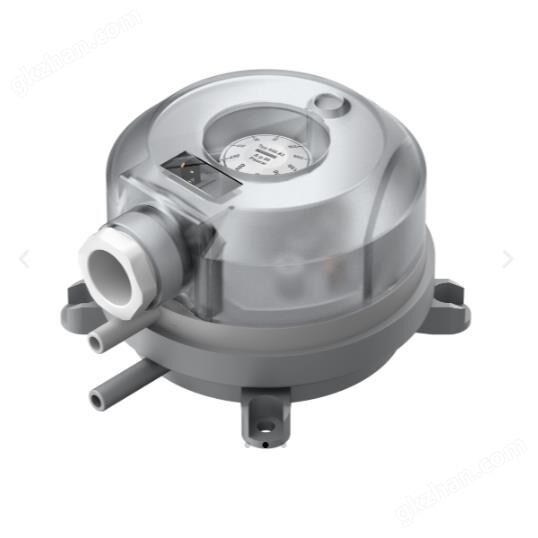

差壓檢測傳感器 | 930 Climair®系列差壓開關(如930.80B/930.83/930.85) | 低量程(20-5000 Pa)精準檢測，硅膠膜片提升小壓差信號靈敏度 |
信號輸出接口 | SPDT/DPDT機械觸點或984M/985M系列4-20 mA變送器 | 兼容繼電器控制與PLC/DCS系統，降低集成復雜度 |
防護與安裝組件 | 6372防護帽(IP65)、6555 Climaset連接軟管 | 適應風管振動、潮濕環境，減少現場安裝調試時間 |
量程調節機構 | Prescal©刻度旋鈕免工具調節 | 無需額外壓力計即可現場設定，降低調試成本 |
寬量程覆蓋：20 Pa至5,000 Pa多檔位可選，適配不同風管尺寸與流速需求
機械式穩定結構：無電子元件漂移風險，長期運行穩定性高
防護等級：標配IP54透明蓋(6313)，可選IP65防護組件(6372 protection cap)
特殊環境適配：Ex型號(如930.83EX/930.85EX)提供ATEX類型測試認證選項 ??需確認具體認證編號
行業規范符合性：機械接口G1/8或軟管連接適配HVAC通用取壓標準；工作溫度范圍-20°C至+70°C ??需確認精確參數
免工具調試：Prescal©技術實現刻度直讀設定，符合通風系統安裝對調試效率的要求
5) 客戶痛點與價值
客戶痛點 | Beck解決方案價值 |
風管壓差信號微弱(＜100 Pa)難以穩定檢測 | 930 Climair®專為低量程優化，20 Pa起始量程+硅膠膜片技術，提升小信號信噪比 |
現場調試需攜帶壓力計，效率低 | Prescal©刻度旋鈕設計，直接讀取設定值(Pa/mbar)，減少調試工具依賴 |
風管振動導致誤觸發 | 機械阻尼結構+可調切換差(hysteresis)，過濾瞬態干擾信號 |
多區域風管系統需差異化設定 | 同一系列多量程型號(930.80/83/85/87)覆蓋全工況，備件管理簡化 |
維護人員難以判斷開關狀態 | 透明蓋設計(6313)可視觸點狀態，配合6372防護帽實現IP防護與可視性平衡 |
Beck廠家介紹（聚焦風管流量監控應用）
Beck GmbH（德國）深耕壓力監測技術50余年，其930 Climair®系列差壓開關專為HVAC系統風管流量監控(Duct flow supervision)場景開發。該系列采用機械式膜片傳感原理，量程覆蓋20-5,000 Pa，支持Prescal©免工具刻度調節，適用于空氣及非可燃、非腐蝕性氣體介質。產品標配IP54防護，可選Ex認證型號滿足特殊環境要求。在軌道交通車輛通風、船舶艙室空調、工業廠房新風系統等應用中，Beck差壓開關為風量平衡、濾網堵塞預警、防凍保護等控制邏輯提供可靠信號輸入，助力系統高效穩定運行。
歷史型號與應用點歸類
應用點名稱(中文) | 品牌名稱 | 型號 | 外文描述 |
風管流量監控 | Beck | 930.80B 222531 Climair© | Differential Pressure Switch |
Beck品牌常見熱銷型號
品牌 | 型號 | 品名 |
Beck | 901.21 111L4, 16645-0057, 828 21222W2 2 | 差壓變送器 |
Beck | 930.87 222511(pa) | 差壓變送器 |
Beck | 930.80 222511 | 差壓變送器 |
Beck | 16896-0004,911.10 111T1 | 差壓變送器 |
Beck | 16896-0001 911.10 111T1 | 差壓變送器 |
Beck | 984M.533304b | 差壓變送器 |
Beck | 930.83 322411 | 差壓變送器 |
Beck | 984M.543304b | 差壓變送器 |
Beck | 901.10111X4, Art-Nr.Beck:16645-0040 | 差壓變送器 |
Beck | 901.21 121M4 SPDT, 16645-0083 | 差壓變送器 |
Beck | 901.6111V4 | 差壓變送器 |
Beck | 6371 | 保護帽 |
Beck | 901.66111V4 | 差壓變送器 |
Beck | 901.10121G3 Article 16645-0030 | 差壓變送器 |
Beck | 930.83EX122231 | 差壓變送器 |
Beck | 901.21111L4, -26/-16kpa | 差壓變送器 |
Beck | 984M.593314b | 差壓變送器 |
Beck | 930.84EX222631 | 差壓變送器 |
Beck | 984M.533D04b | 差壓變送器 |
Beck | 930.84.122632 | 差壓變送器 |
Beck | 984M.573204b | 差壓變送器 |
Beck | 15224-5303 | 差壓變送器 |
Beck | 15224-5304 | 差壓變送器 |
Beck | 984A.5E3304b | 差壓變送器 |
Beck | 930.83 222511 | 差壓變送器 |
Beck | 930.83EX 222531 | 差壓變送器 |
Beck | 984M.343D14b | 差壓變送器 |
Beck | 984M.333304B | 差壓變送器 |
Beck | 984M.523304b | 差壓變送器 |
Beck | 990M.371714b - Display P2, 15224-5303 | 差壓變送器 |
Beck | 930.80B 222511 | 差壓變送器 |
Beck | 930.8012123 | 差壓變送器 |
Beck | 984M.343704b | 差壓變送器 |
Beck | 15224-5302 | 差壓變送器 |
Beck | 985M.323204B | 差壓變送器 |
Beck | 985M.331204b | 差壓變送器 |
Beck | 930.86 222511 | 差壓變送器 |
