Rexroth R900965652 2WRCE100D001-1X/SG24/M-53

參考價	￥200000-￥250000/件

具體成交價以合同協議為準

公司名稱安徽納博爾機電設備有限公司
品牌力士樂/REXROTH
型號
所在地合肥市
廠商性質經銷商
更新時間2026/6/23 17:13:29
訪問次數6

產品標簽:

三級高頻響方向插裝閥大型注塑機/壓鑄機重型液壓沖壓機/鍛壓機 NG100 軋機壓系統、疲勞試驗機、動載模擬平臺

在線詢價收藏產品點擊查看電話

聯系我們時請說明是智能制造網 上看到的信息，謝謝!

索取相關資料

公司介紹主營產品

成立于2021年，主營機械設備；機械電氣設備；機械零件、零部件；泵及真空設備；閥門和旋塞；密封件；高性能密封材料；電力電子元器件；電子產品；智能輸配電及控制設備；配電開關控制設備；制冷、空調設備；儀器儀表；實驗分析儀器；環境保護設備；金屬材料；金屬制品；五金產品；建筑材料；建筑裝飾材料；塑料制品；玻璃纖維增強塑料制品；汽車零配件，銷售經理周先生：199 5601 1825.

展開顯示更多內容

Parker，Rexroth，液壓泵，閥，馬達，放大器，配件

產品簡介在線詢價

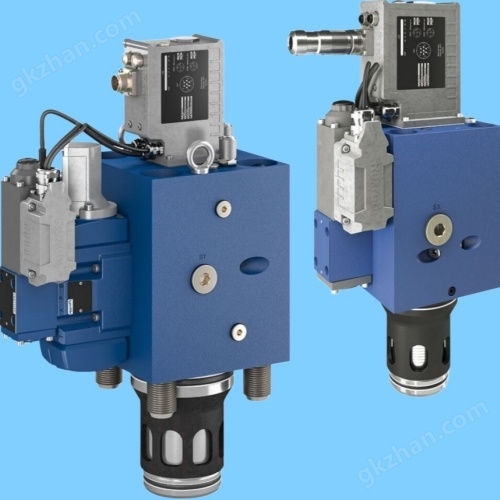

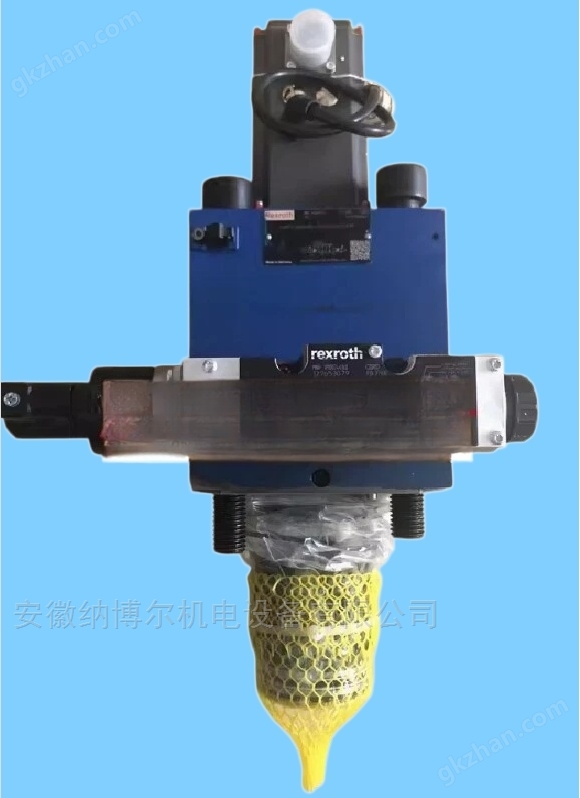

Rexroth R900965652 2WRCE100D001-1X/SG24/M-53是一款通徑為 NG100 的三級高頻響方向插裝閥（帶OBE）。產品裸機凈重約為 198 kg，考慮到該閥門體型巨大且屬于精密重型液壓元件，出廠打包通常采用加強型免熏蒸木箱及承重托盤，打包后的總重量預計在 215 kg 至 230 kg 之間，外包裝體積通常需要一個約 700×600×600 mm 左右的木箱。

Rexroth R900965652 2WRCE100D001-1X/SG24/M-53 產品信息

力士樂 Rexroth R900965652 2WRCE100D001-1X/SG24/M-53

核心技術參數：

規格與液壓參數

公稱通徑 (Size)：NG100（屬于大型工業液壓邏輯插裝閥）。
安裝連接尺寸：嚴格符合 ISO 7368（或 DIN 24342）標準插裝孔規格。
閥芯結構形式：D001 —— 雙增益線性流量特性閥芯（帶有雙斜率，提供高精度的線性細控范圍，適合閉環微調）。
組件系列：1X 系列（10 至 19 系列安裝與連接尺寸通用）。
密封材料：M（NBR 丁腈橡膠），適用于常規礦物油（HL、HLP 等）。
設備凈重：198 kg。
最Max工作壓力：

主油口 (A、B口)：315 bar（部分強化應用最Max可達 420 bar）。
先導控制油口 (X、Y口)：通常建議與系統壓力匹配，或維持在穩定的獨立先導源（常用范圍：100~315 bar）。

公稱流量 (Rated Flow)：在單側控制邊界壓差 Δ p = 5 bar 的標準工況下，NG100 通徑的公稱流量可達 3500 ~ 4500 L/min 左右。在系統高壓差、全開工況下，其最Max過流能力可超越 8500 L/min。
作動液壓介質溫度：-20 °C 至 +80 °C。
推薦介質粘度范圍：10 至 380 mm2/s（最&佳運行粘度：30~50 mm2/s）。
液壓油清潔度要求：ISO 4406 標準的 18/16/13 或更高。由于先導級為噴嘴擋板式伺服閥，對顆粒污染極其敏感，必須配備高精度先導濾芯。

動態響應參數（典型值）

階躍響應時間 (Response Time)：該三級閥依靠伺服先導閥的高動態驅動，其 0 → 99.9999% 主閥芯全行程開啟的階躍響應時間極短（典型值小于 30 ms ~ 45 ms）。
幅頻特性 (-3dB 截止頻率)：在微小信號（如 ± 5% 或 ± 25% 振幅）閉環控制下，其截止頻率通常可達 40 Hz ~ 60 Hz 以上，具備極&高的閉環跟蹤速度。
滯環與重復精度：

滯環 (Hysteresis)：< 0.1%（得益于主閥芯內置的感應式位移傳感器 LVDT 直流閉環反饋）。
響應靈敏度：< 0.05%。

電氣與控制參數 (OBE)

供電電壓 (Supply Voltage)：SG24 —— 直流 24 VDC（允許范圍 21V 至 35V），典型消耗電流約 2A 至 3A。
控制接口 (信號定義 -53)：

模擬量指令信號：支持標準電壓信號 ± 10 V 或電流信號 4 ~ 20 mA。
主閥芯位移反饋：內置 LVDT 傳感器采集主閥芯行程，通過集成的集成式放大器（OBE）進行內部高速閉環糾偏。
電氣連接器：閥體頂部配備標準的 7針（6+PE）針腳接線插頭。

型號編碼拆解（2WRCE100D001-1X/SG24/M-53）：

2：2通結構（2個主油口 A、B）。
WRC：電控高頻響插裝閥（三級主閥）。
E：帶集成控制電子元件（OBE），即閥體頂部自帶放大器板卡。
100：公稱通徑為 NG100（安裝連接尺寸嚴格符合 ISO 7368 標準）。
D001：閥芯特性為雙增益線性流量控制（帶細控線性區，適合極&高精度的閉環控制系統）。
1X：組件系列號（10 至 19 系列，其安裝與連接幾何尺寸保持一致）。
S：先導控制閥形式（高動態伺服先導閥，帶干式力矩馬達和噴嘴擋板放大器）。
G24：集成電子元件（OBE）的供電電壓為直流 24V (24 VDC)。
M：密封件材料為 NBR（丁腈橡膠），適用于常規礦物油（HL、HLP 等）。
53：特定的先導閥或電子信號連接器插頭定義（通常指特定電氣引腳定義或模擬量信號接口）。

產品主要特點：

1. ?? 極&致的動態響應與超大過流能力

三級聯動伺服先導驅動：主閥芯（第三級）依靠置于蓋板上的高性能高頻響噴嘴擋板式伺服閥（第&一、二級）進行先導控制，驅動力強悍，全行程切換階躍響應時間在 30ms 級別，能迅速適應瞬時大流量切換。
NG100 通徑的恐&怖過流能力：在系統極低壓差下即能實現數千升的公稱流量，最Max通流能力可突破 8500 L/min。它可以用極小、緊湊的閥體空間，控制通常需要傳統超大體型滑閥才能處理的重載流量。
2. ?? 精準的閉環位置控制
主閥芯內置 LVDT 位移傳感器：主閥芯內部高度集成感應式位移傳感器（LVDT），實時、微秒級監控主閥芯的實際行程位置。
全閉環糾偏：傳感器把位置信號實時傳給閥頂自帶的電控箱，實現對閥芯位置的高精度閉環調節。其滯環小于 0.1%，響應靈敏度高達 0.05%，幾乎做到了“指哪打哪”。

3. ?? D001 雙增益線性流量特性

雙斜率控制閥芯：該型號采用獨特的 D001 閥芯幾何窗口設計。在閥芯小開度（微調區）時，流量增益較小（斜率低），保證系統在微動、低速或保壓階段具有極&高的控制分辨率；在大開度時，流量增益增大（斜率高），確保大流量快速通過。
完&美兼顧速度與精度：這種設計完&美解決了工業重型裝備在“快速運行”與“精確定位/保壓”之間的矛盾，無需通過編程進行復雜的非線性補償。
4. ?? 高度集成的自適應電子元件（OBE）
免除外部放大器板卡：閥體頂部集成了 OBE（集成控制電子元件）放大器。出廠前所有電氣參數、位移零點、增益參數均已由力士樂官&方原廠校準匹配完畢。
插電即用與抗干擾：用戶只需提供 24VDC 電源和控制信號（如±10V 或 4-20mA）即可工作。由于模擬信號傳輸距離極短，且傳感器線纜全部內置，它在強磁、重工業現場具備極&高的抗電磁干擾（EMC）能力。
5. ??? 模塊化標準插裝式結構
符合 ISO 7368 標準：采用標準的大通徑插裝孔（二通插裝閥邏輯結構），極易集成在液壓系統的主閥塊（Manifold）中，大大簡化了大型復雜液壓系統的管道連接。
高可靠性與易維護性：先導伺服閥、集成放大器、主閥芯均可獨立拆卸或進行模塊化更換，降低了全生命周期的維護成本。
