一、概述

大量程火箭表面溫度傳感器JCW3-75，是基于熱電偶的熱電勢與溫度具有一定函數關系的原理制成。傳感器采用K型熱電偶，基本原理是兩種不同成分的材質導體組成閉合回路，當兩端存在溫度梯度時，兩端之間就存在熱電勢，不同溫度下熱電勢隨溫度的變化而變化，從而建立起熱電勢與溫度的變化關系。

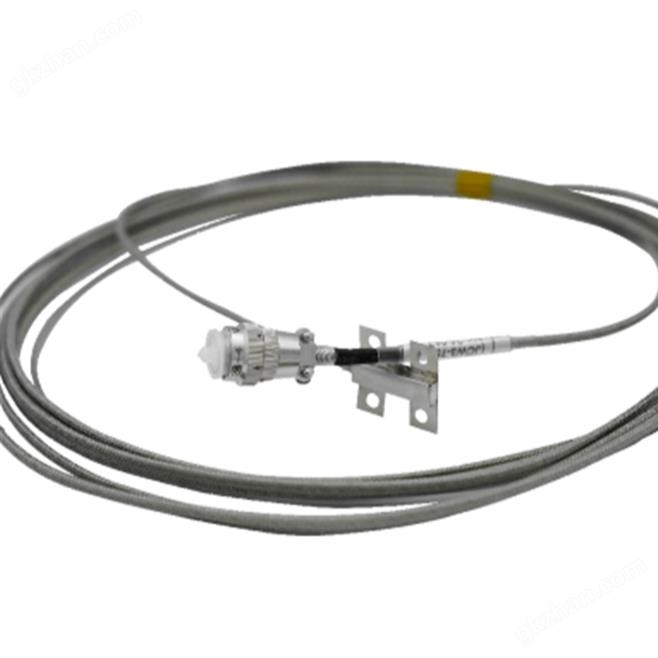

二、產品圖片

三、應用場景

大量程火箭表面溫度傳感器JCW3-75是遙測系統配套產品，用于箭上溫度參數的遙測，與溫度變換器配套使用。

四、型號及測量范圍

五、技術指標（系列共性參數）

測溫精度：400℃以下±2.5℃，400℃以上±0.75%|t|；

絕緣電阻：

溫度為25℃±5℃、相對濕度≤75%時，絕緣電阻≥50MΩ；

溫度為25℃±5℃、相對濕度不大于98%時，絕緣電阻≥10MΩ。

常溫通路電阻：同批次產品中偏差值不超過1Ω；

產品質量：≤100g（電纜長度為0.5m時）

六、電氣接口

傳感器采用甩線形式，接插件采用Y8B-4T2K（693廠），接點定義：

七、機械接口要求

圖1 JCW3-75表面溫度傳感器外形圖

安裝方式：螺釘或膠粘安裝

安裝尺寸：16.5mm×15mm，4個M3螺釘安裝
