8通道熱電耦測溫模塊,分辨率16位;
主要用于S7-200系列CPU擴展8通道TC傳感器輸入,溫度測量值精確到0.1℃(℉)。J型,K型熱電偶和±80mV電壓量程;
在同一時刻各個通道配置一致,均由撥碼開關設置,改開關設置無需斷電,配置實時更新;
斷線檢測使能可以由撥碼開關配置;下板24V供電狀態有指示燈實時提示;
支持華氏和攝氏兩種溫度標準
| 訂貨數據 | 訂貨號 |

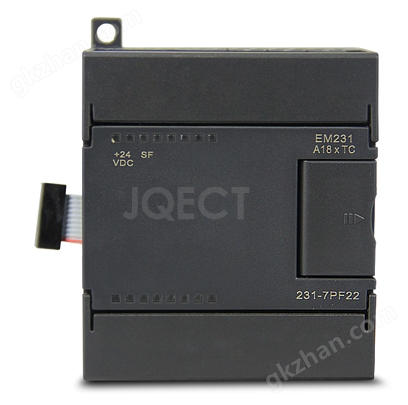

| EM231 8TC 熱電偶 | 231-7PF22 |
| 技術參數 | ||
| 電源 損耗 | 總消耗電流 | 110mA |
| 從L+消耗電流 | 40mA | |
| 總功耗 | 2.1W | |
| 模擬量輸入通道 | 16 | |
| 輸入類型 | 浮地熱電耦 | |
| 共模抑制 | >120dB@120V AC | |
| 線回路電阻() | 100Ω | |
| 模塊刷新周期 | 810 ms | |
| 數據字格式 | 電壓:-27648至+27648 | |
| 輸入范圍 | TC類型(選擇一種):J、K、N 電壓范圍:+ 80mV | |
| 測量原理 | Sigma→delta | |
| 分辨率 | 15+1符號位 | |
| 基本誤差 | 0.1%FS | |
| 隔離(現場到邏輯) | >3000V | |
| 24V DC提供電壓范圍 | 20.4~28.8V DC | |
| 尺寸(長 × 寬 ×高)(mm) | 70×80×62 | |
| 訂貨號 | JQECT 231-7PF22 | |
