儲能能量管理系統

1、產品說明

安科瑞Acrel-2000ES儲能能量管理系統具有儲能監控與管理功能，涵蓋了儲能系統設備(PCS、BMS、電表、消防、空調等)的詳細信息,實現了數據采集、數據處理、數據存儲、數據查詢與分析、可視化監控、報警管理、統計報表等功能。在高級應用上支持能量調度，具備計劃曲線、削峰填谷、需量控制、備用電源等控制功能。系統對電池組性能進行實時監測及歷史數據分析、根據分析結果采用智能化的分配策略對電池組進行充放電控制，優化了電池性能，提高電池壽命。

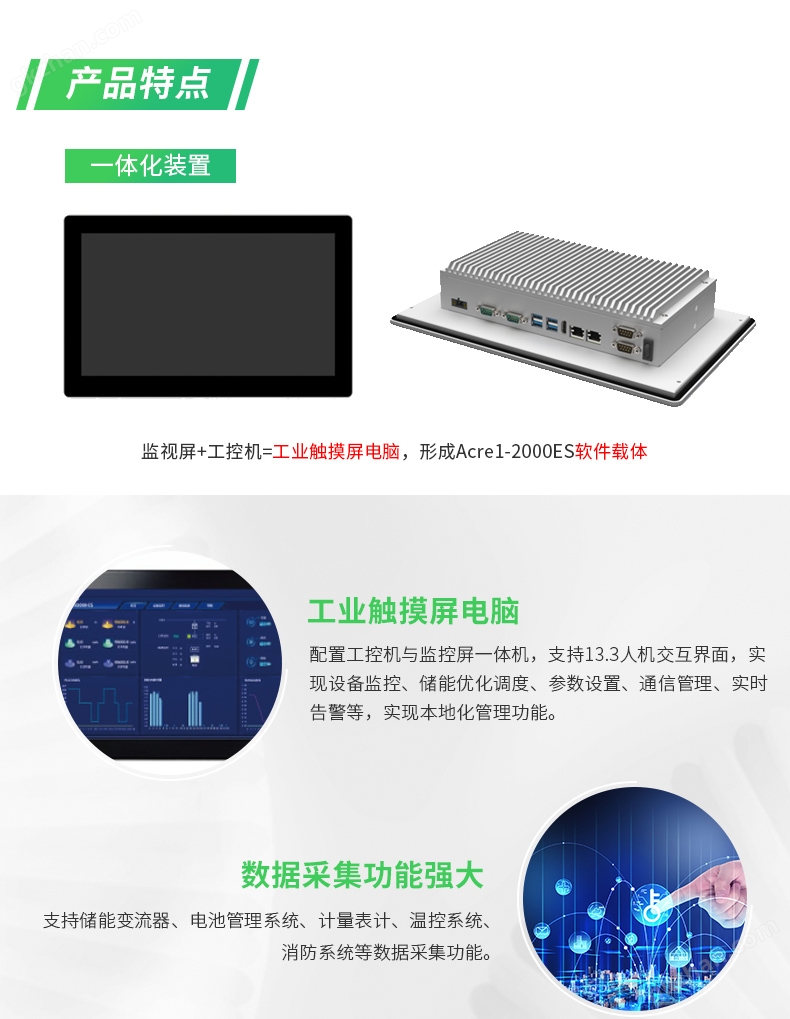

系統支持 Linux 或 Windows 操作系統，數據庫采用 SQL Server。

本系統既可以用于儲能一體柜，也可以用于儲能集裝箱，是專門用于儲能設備管理的一套軟件系統平臺。

2、應用范圍

適用于工商業儲能儲能一體柜、儲能集裝箱，容量 500kWh 以內。

性能特征

? 終端采用加強型單元外殼，按抗強震動、強干擾設計，適應惡劣環境，適用于儲能電站-20℃~60℃的寬溫工作環境；

? 終端集成電路全部采用工業級，使得裝置的具有很高的穩定性和可靠性，滿足儲能單元封閉運行的技術要求；

? 終端硬件設計采用多種隔離，屏蔽措施，軟件設計采用數字濾波技術和先進的保護算法及其他抗干擾措施，大大提高了裝置的抗干擾性能；

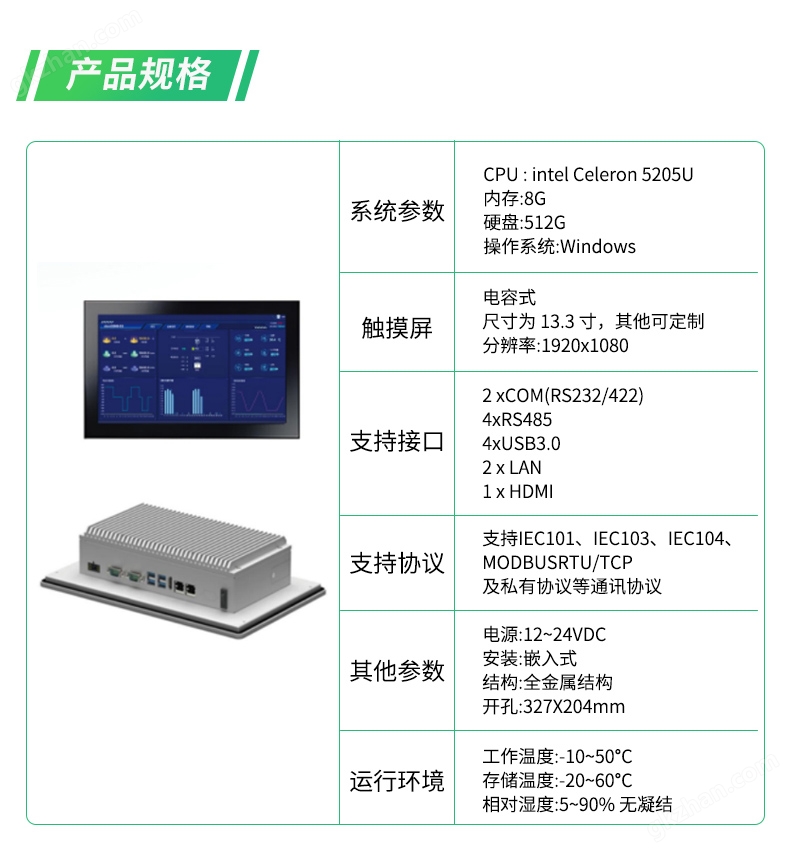

? 采集終端通訊方式多樣，具備多路（可選）RS485 通訊接口、2 路以太網接口和 1 路調試接口，支持 IEC101、IEC103、IEC104、MODBUSRTU/TCP 及私有協議等通訊協議，支持各類 PCS、BMS、溫控儀、電表、空調、消防等智能設備的通訊數據采集；可靈活實現與其他系統的接入；

? 系統支持 Windows、Linux 等多種操作系統。

3、儲能能量管理系統產品功能

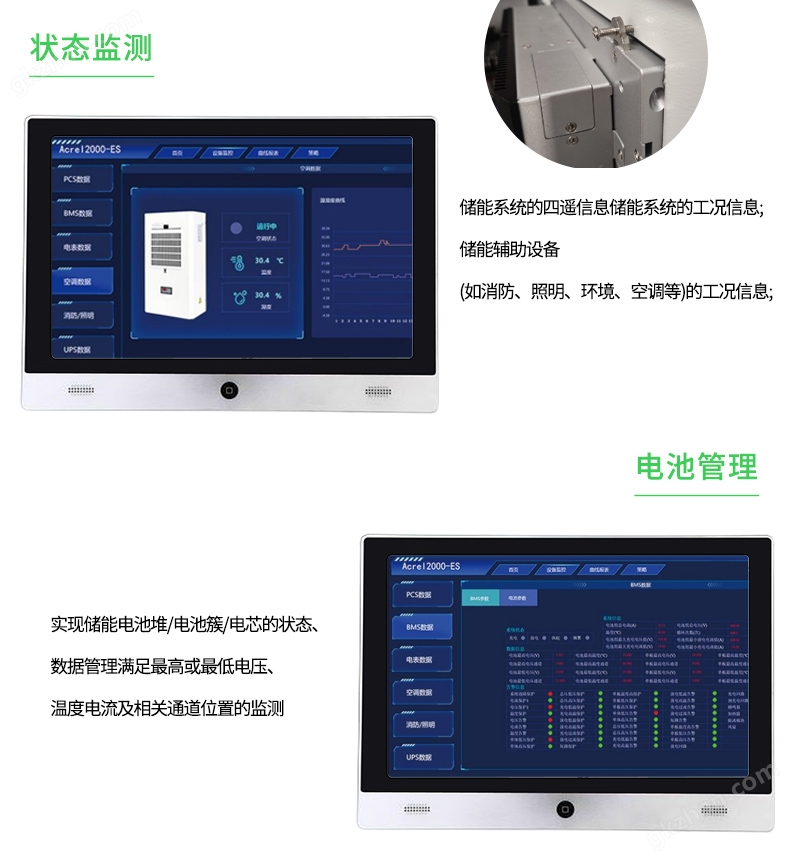

（1）數據采集

? 采集電池管理系統的各組電池的總電壓、電流、平均溫度、SOC、SOH、充放電電流和功率限值、單節電池電壓、單節電池溫度、各節電池的均衡狀態、故障及報警信息、歷史充放電電量、歷史充放電電能、容量、可充電量、可放電量、充放電次數等常用信息并進行顯示；

? 采集并顯示 PCS 系統的相關參數，包括：直流側的電壓/電流/功率等、PCS 的三相有功功率、無功功率、三相電壓、三相電流、功率因素、頻率、運行狀態、報警及故障信息等常用信息，及日輸入電量、日輸出電量、累計輸入電量、累計輸出電量等；

? 采集儲能系統的各個狀態量，包括主回路狀態（開關、事故跳閘信號、保護動作信號、異常信號）。

（2）數據處理

? 實時數據顯示處理功能；

? 采集智能電表、PCS 系統、測控裝置的電能質量數據，進行統計分析和顯示；

? 能量管理系統能夠?qū)Σ杉瘮?shù)據進行合理性檢查、限值告警。

（3）數據存儲

? 將采集到的數據存儲于配套數據庫中，數據顆粒度做到分等級存儲，儲能系統整體信息分鐘級存儲。

（4）系統控制

? 接收并實施上級系統對儲能系統的啟動/停止指令及功率下發指令。

? 能量管理系統能夠控制系統的運行，包括開/關機，及根據變流器通信協議定義的功率，電壓，電流指令的下發，并清楚逐步下指令的步驟與當前狀態，防止誤操作。

（5）曲線報表

? 統計儲能系統的工作情況和用電量情況，統計用戶的月使用電量，顯示歷史數據并具備數據及報表下載功能。

? 統計儲能系統的工作情況和用電量情況，統計用戶的月使用電量，顯示歷史數據并具備數據及報表下載功能。

（6）告警功能

? 收集整個系統的事件記錄信息及報警信息(包括歷史信息)并進行顯示。當系統所采集的模擬量發生越限、數字量變位及網絡通信狀態自診斷故障時，能量管理系統會自動彈出告警窗口，通知操作員有情況發生。該窗口保持在畫面的最上層，直到操作員進行了處理。

（7）權限管理

? 能量管理系統提供權限管理，不同權限可以瀏覽或下載不同范圍內的頁面（數據、表格、圖形、資料）；在多層架構的儲能系統中，上層能量管理系統顯示整體儲能系統的界面，內部就地能量管理系統只顯示本內部儲能系統界面，在單層架構的儲能系統中，只存在就地能量管理系統。

（8）系統管理：

? 能量管理系統能夠監控儲能系統的電氣一次接線，并形成一次接線圖界面，關鍵位置開關達到可視可控。

? 能量管理系統能夠監控整個儲能系統（各控制單元和服務器）的網絡運行狀態，顯示整個系統結構架構拓撲圖及基本信息，在系統出現異常時能夠在系統拓撲圖中做出相應顯示。

? 能量管理系統能夠監控整個儲能系統的各控制單元的運行狀態，在出現異常時能夠在系統拓撲圖中顯示出來。

（9）其他功能：

? 具有檢測控制 UPS 的功能。具有復位清零的功能。
