希而科解析wandres：模切紙板清潔系統
技術詳解
1) 工作原理
模切后紙板進入清潔工位 → Tornado噴嘴（Tornadodüse = 旋轉噴嘴）高速旋轉產生渦流 → 接觸式/非接觸式剝離模切碎屑 → Linearbürste（線性刷）微濕潤纖維吸附微細粉塵 → Ingromat®抗靜電劑抑制靜電吸附 → 負壓Saugsystem（吸風系統）將剝離顆粒導入過濾單元 → 潔凈紙板進入下一工序
2) 工藝流程
模切紙板輸送至清潔模塊入口 → 光電傳感器檢測紙板位置
氣動升降機構（Kompaktzylinder）調整清潔單元與紙板間距 → 適應不同厚度基材
Tornado Channel/Tornadodüse啟動 → 高速旋轉噴嘴產生定向氣流剝離大塊碎屑與紙毛
Linearbürste（線性刷）橫向擦拭 → 微濕潤刷絲（Ingromat®處理）吸附亞微米級粉塵顆粒
自清潔單元（Roto-Racks + 壓縮空氣噴嘴）剝離刷絲附著物 → 避免交叉污染
負壓收集系統（Saugdüse + 多級過濾）將顆粒導入集塵裝置 → 符合車間潔凈度要求
清潔后紙板輸出至印刷/涂布/糊盒工位 → 保障后續工藝良率
3) 系統組成
核心部件 | Wandres元器件 | 解決的客戶痛點 |
旋轉清潔噴嘴 | Tornadodüse (TN 36/90/2,4; 535-141) | 高效剝離模切后粘附碎屑，減少人工清理導致的停機時間 |
線性清潔刷 | Linearbürste (3826101/3923461等) | 微細粉塵吸附，避免印刷臟點與涂層表面缺陷 |
抗靜電處理單元 | Ingromat-Sprayer (4128732) + Ingromatventil (2313511) | 抑制靜電吸附效應，降低微顆粒二次污染風險 |
負壓收集系統 | Saugdüse (014-010/014-020) + Hauptfilter (2313700) | 顆粒集中收集處理，維持生產車間空氣潔凈度 |
氣動調節機構 | Kompaktzylinder (9103270) + Druckregelventil (9102881) | 快速適配不同紙板厚度與幅寬，縮短換型調試時間 |
過程監控系統 | Multiprotokoll-I/O-Modul (9123391) + Drucksensor (9104471) | 實時監控清潔參數，保障工藝穩定性與可追溯性 |
4) 技術優勢
雙模清潔技術：接觸式Linearbürste與非接觸式Tornadodüse可選，適配不同表面敏感度基材
Ingromat®微濕潤技術：刷絲微量濕潤處理，紙板表面保持干燥狀態，避免水分影響后續印刷/涂布工藝附著力
模塊化系統設計：Tornado Channel™、Web Sword Brush®等單元支持靈活組合，適配現有產線布局與空間限制
低能耗運行：Tornado噴嘴優化流道設計，降低壓縮空氣消耗量
自清潔維護機制：Roto-Racks結合壓縮空氣自動清理刷絲附著物，延長易損件使用壽命，減少人工干預頻次
行業合規性：設備設計遵循機械安全指令2006/42/EC及EMC指令2014/30/EU基礎要求
5) 客戶痛點與價值
客戶核心痛點 | Wandres解決方案價值點 |
模切碎屑與紙毛粘附紙板表面，導致印刷臟點、涂層氣泡或糊盒不良 | Tornado噴嘴渦流剝離結合Linearbürste吸附，雙重清潔機制保障表面潔凈度，降低不良品率 |
靜電效應吸附亞微米級粉塵，常規吹掃難以清除 | Ingromat®抗靜電劑微濕潤刷絲，主動中和靜電并捕獲微細顆粒，提升清潔深度 |
多規格紙板換型時清潔單元調整耗時，影響設備綜合效率（OEE） | 氣動升降機構配合預設參數存儲，快速適配不同厚度與幅寬基材，縮短換型停機時間 |
清潔過程產生粉塵擴散，污染車間環境并影響操作人員健康 | 封閉式負壓收集系統搭配多級過濾（Hauptfilter/Nadelfilzfilter），實現顆粒集中處理與達標排放 |
刷絲等易損件磨損需頻繁更換，增加維護成本與備件庫存壓力 | 自清潔單元延長核心耗材壽命，模塊化設計支持快速更換，降低全生命周期維護成本 |
廠家介紹

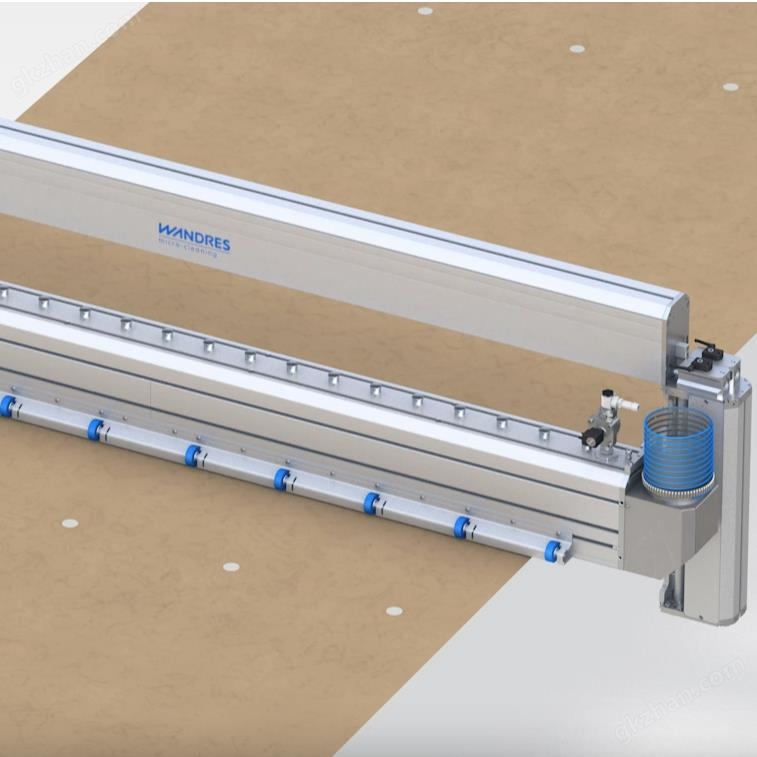

Wandres GmbH micro-cleaning是一家專注于工業連續生產過程清潔技術開發的德國企業，為包裝印刷、紙板加工、薄膜處理等領域提供模塊化清潔解決方案。在模切紙板清潔（Die Cut Cartonboard）應用場景，Wandres通過Tornado Channel™旋轉噴嘴技術與Web Sword Brush®線性刷系統的組合應用，實現模切后紙板表面碎屑、紙毛與微細粉塵的高效去除。其zhuanliIngromat®微濕潤抗靜電技術，在保障清潔效果的同時避免基材受潮變形，適配高速生產線連續運行需求。Wandres清潔模塊采用標準化接口設計，支持靈活集成至現有模切-印刷-糊盒產線，通過氣動調節機構與自動化過程監控，助力包裝企業提升產品表面質量、降低廢品率并優化生產節拍。
歷史型號與應用點歸類
應用點名稱(中文) | 品牌名稱 | 型號 | 外文描述 |
模切紙板清潔 | Wandres | Ingromat W - 1000 Liter；Nr：280-073 | Reinigungs |
模切紙板清潔 | Wandres | Ingromat PO - 30 Liter；Nr：280-042 | Reinigungs- und Antistatikmittel |
