一、產品概述

迪元LWGY系列渦輪流量計具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。DY-LWGY型渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。

二、測量原理

渦輪流量計的原理是流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由*磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;式中：

f——脈沖頻率[Hz]；

k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位

Q——流體的瞬時流量（工作狀態下）[m3/h]；

3600——換算系數。

每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

三、適用場合

渦輪流量傳感器與顯示儀表配套組成。傳感器具有精度高，重復性好，壽命長操作簡單等特點。可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。

四、性能特點

1、壓力損失小，葉輪具有防腐功能；

2、采用的超低功耗單片微機技術，整機功能強、功耗低、性能；

3、具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%；

4、儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強；

5、采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年；

6、采用高性能MCU處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同；

7、屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸；

8、采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作；

9、采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13）防腐性能好；

10、容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，內部清洗單；

11、有較強抗磁干擾和振動能力、性能可靠、壽命長下限流速低,測量范圍寬；

12、現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上，耐腐蝕，適用于酸堿溶液。

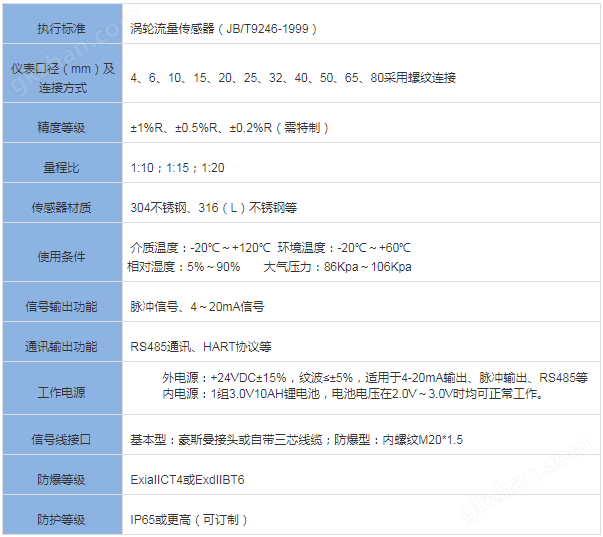

五、技術指標：

六、流量范圍

七、產品選型表

八、安裝尺寸

九、配管要求

1、為消除管道內橫截面流速分布不均勻對測量精度的影響，流量傳感器上下游應具有一定的直管段，或安裝整流器來代替部分直管段。一般，上游直管段不小于15D，下游直管段不小于5D（D為流量傳感器公稱通徑）。

2、為了消除回流，流速分布不均勻和旋流的影響，可在上游裝上整流器，此時流量傳感器上游部分的直管長度L=10D即可，若為15～20D，則測量精度可達到標定精度。

3、當被測液體中含有固體雜質時，應在流量傳感器的上游安裝過濾器，過濾器的目數為20～60目（3～9目/cm2），一般流量傳感器口徑小的目數多些。過濾器的安裝位置應考慮便于過濾網的拆裝。

4、液體中混有氣體或測量易氣化的液體時，應安裝空氣分離器（消氣器）。

5、若被測液易氣化，為了防止產生氣穴，流量傳感器的出口端的壓力應高于下式計算值Pmin：

Pmin = 2△P  1.25Pv式中：Pmin—zui低壓力；△P—zui大流量下流量計的壓力損失；

Pv—zui高使用溫度下被測液體的飽和蒸汽壓

6、通過流量傳感器的流量過大時，會使軸承壽命過短，通常通過閥門將流量調到合適大小，其閥門應安裝在流量計的下游。

7、為了在檢修中不中斷流體輸送，通常在流量傳感器的上下游安裝截止閥，同時設置旁通管道，并應確保測量時旁通管道在旁通閥門關閉時不泄漏。

8、若有可能產生逆向流，應加止回閥，以防止流體反向流動。

9、流量傳感器應與管道同心，密封圈不得凸入管道。

10、為了避免流量計內聚集氣體，流量計不應安裝在水平管線的zui高點。

11、若流量計安裝在管線的低點，應在管線上安裝排放閥，定期排放沉淀物。

12、流量傳感器的前后管道應支撐牢靠，使之無明顯振動。

13、對新鋪設的管道進行清掃時，應在安裝流量傳感器的部位先接入一段短管，待清掃完畢后再裝上流量傳感器。

14、需要測量流體的溫度時，應在流量傳感器下游5倍管道公稱通徑的長度處測量。

15、需要測量流體的壓力時，應在流量傳感器上游10倍管道公稱通徑的長度處測量。

十、安裝方面的原因可能導致的問題

1、上、下游直管段長度不夠；

2、儀表測量管內徑與配管內徑偏差大；

3、安裝不同心、密封墊凸人管內；

4、儀表流向裝反；

5、檢測元件被雜質覆蓋；

6、檢測靈敏度降低，小流量漏計；

7、管道泄漏（例如安裝在地下的管道，小的泄漏不被發現），閥門泄漏，旁通閥泄漏造成累積流量（總量）偏小；

8、存在兩相流、脈動流影響準確計量。
