一、概述

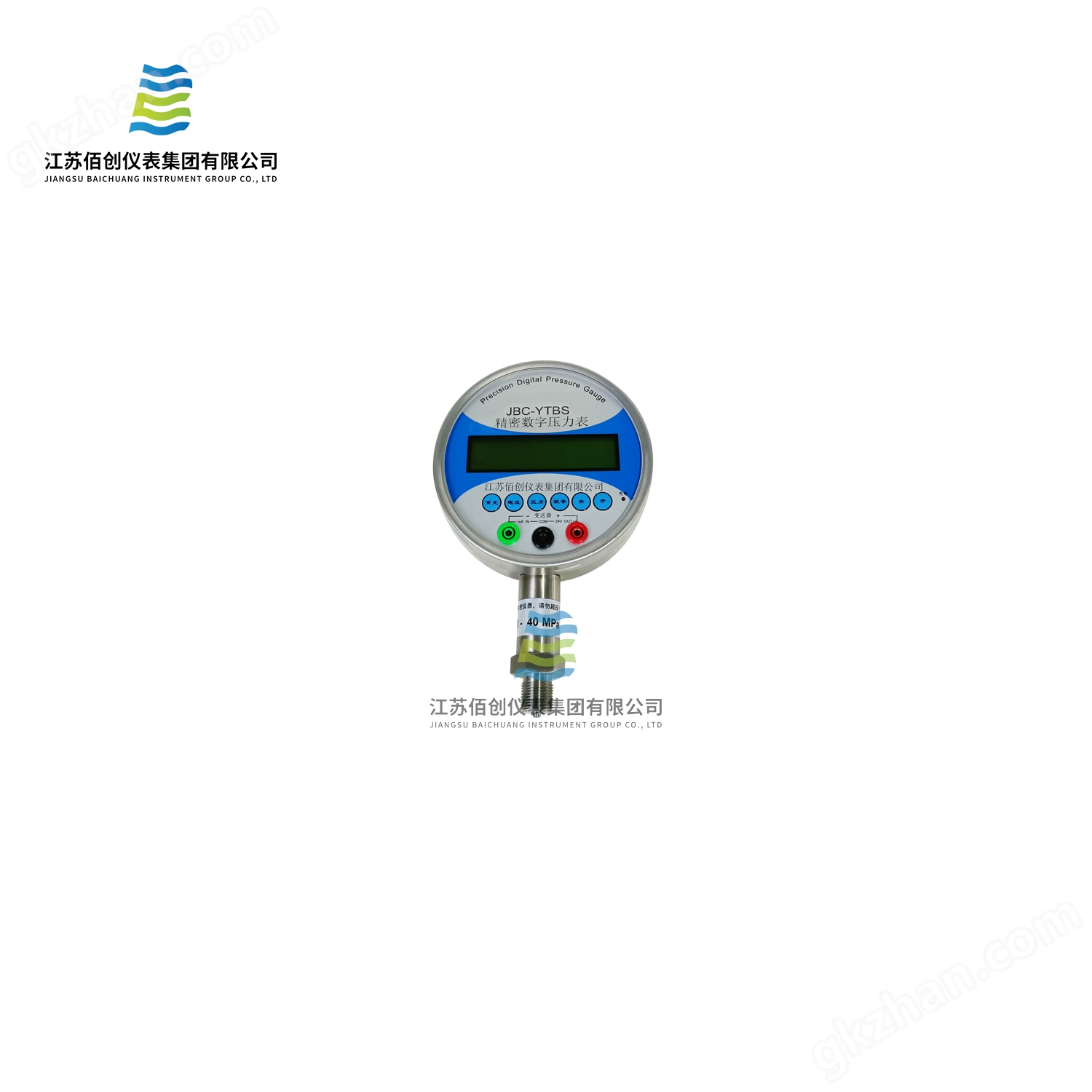

1、該精密數字壓力表為交直流兩用的便攜式儀表，在測量大氣壓力的同時，可測量電流，并備有 24VDC 輸出。

2、高性能微處理器對儀表長時間內寬溫度范圍內使用而不影響儀表測量精度。

3、功耗低。采用進口鎳氫高能量電池，保證儀表長時間內正常工作。

4、恒流充電，具有電池電壓的過充電、欠壓自動關機及自動保護功能，保證電池不因過充電或欠壓而損壞，電池使用壽命長

（因長時間不用，隔三個月充電一次至綠燈亮）。

5、微功耗的欠電壓自動保護功能，保證儀表即使操作者因故而連續開機過長也不會因欠電壓而損壞電池。

6、儀表量程功能豐富，一表多用，具有多種顯示風格，可同時顯示壓力、電流；壓力、毫米水柱，壓力、公斤和電流百分比。

7、軟件內容豐富，操作簡單明了。

8、儀表具有超量程報警功能，當所加壓力起出額定滿量程+2500 安時，儀表將顯示 OVERRANGE！P，并且內置蜂鳴器將斷續發聲，表示壓力超出滿量程，應停止加壓，并卸掉部分壓力使其在規定量程內，以免損壞壓力傳感器。測試的電流值超出 22mA，

儀表同樣顯示  OVERRANGE！Ⅰ，并且內置蜂鳴器將斷續發聲。

9、采用薄膜面板及進口輕觸開關，款式新穎，按鍵壽命長。直接在面板上操作調校滿量程。

10、LCD 帶背光顯示，直觀、清晰、結構緊湊合理；體積小、重量輕，攜帶方便。

11、便攜式金屬外殼，抗干擾強，牢固耐沖擊。

二、用途

該精密數字大氣壓力計除可作較高準確校正標準器（表）外，也可作為工作儀表使用，廣泛用于冶金、石油、化工、電力、天然氣、計量及科研等部門。

工作原理：

a：壓力：被測介質或大氣壓力從引壓管施加壓力于固態（硅膜片）傳感器上，當壓力變化時，擴散硅膜片的電阻地壓力電阻效應下發生變化，這個變化作為電信號被檢測出來，通過線路將其轉換為與壓力成比例關系的電壓信號，該信號經模擬——數字轉換器轉換為數字信號，經微處理器處理后，在 LCD 顯示器上顯示出被檢介質壓力值的數字。

b 電流：隨機一副表筆插入儀器面板上相應的孔內，將儀表打開至電流檔即可測量。

四、技術指標

1、測量范圍：-100kPa～100MPa

2、分辨率：壓力：Min 1Pa 電流：Min 1uA

3、電流測量范圍：0~20mA

4、直流輸出：24VDC

5、準確度：壓力：0.05% F.S， 0.1% F.S電流：0.05%±1d

6、環境溫度：5~50℃

7、直流工作時間：≥16 小時

8、顯示：4 1/2LCD 5 1/2LCD

9、相對濕度：≤80% RH

10、過載能力：為量程上限的 1.2~1.5 倍

11、外形尺寸：表盤Ø150mm（壓力接口M20*1.5）

12、重量：2.2kg

13、電源：In:220VAC 50Hz/Out:DC12V 500mA

五、使用操作

1、電源開、關鍵：按“開”鍵儀表電源打開，LCD 顯示儀表測量狀態；按“并”鍵，儀表關機，切斷電源。

2、校零鍵：表壓時，測量前，按一下此鍵，儀表自動將傳感器的零點值采集并送CPU 進行處理，保證儀表所測數據為實際壓力值。大氣壓力不按此鍵。

3、壓力?。喝?/span> LCD 顯示壓力、電流測量狀態時，按一下此鍵，儀表切換到“KPa、mmH2O”或“MPa (Kg)”同時顯示狀態。 4、電流鍵：需檢測儀器電流時，按一下此鍵，LCD 顯示測

量值。重復按此鍵，可實現壓力、電流及電流百分比之間轉換。 5、背光鍵：工作于光線較暗的環境中，按一下此鍵，打開

背光，方便讀數。

6、檢測變送器：儀表備有 24VDC 電源輸出，檢測變送器時，直接將儀表打開至電流檔，紅表筆插入“24V OUT MAX30 mA”孔內，黑表筆插入“mA IN MAX20 mA”與變送器的“+、-”極直接連接，即可檢測變送器。如果無須該儀表 24V 輸出電壓，可直接將紅黑表筆插入“mA IN MAX20 mA”和“COM”中串聯到 24V 穩壓源再與變送器直接連接，也可檢測變送器。
