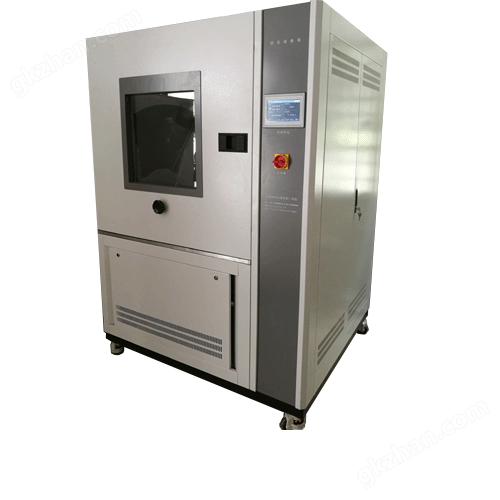

1.產產品名稱：德菲諾沙塵試驗箱

1.1.名稱：

1.2.型號：

沙塵試驗箱

2.適德菲諾沙塵試驗箱使用說明

2.1.適用范圍

沙塵試驗箱適用于各種汽車零部件做防塵及耐塵試驗，測試部件包含有車燈、儀表、電氣防塵套、轉向系統、門鎖等,以檢驗產品的密封性。隨著現代工業技術的迅速發展，電工、電子產品的應用領域日益廣闊，所經受的環境條件也愈來愈復雜多樣。只有合理地規定產品的環境條件，正確地選擇產品的環境防護措施，才能保證產品在儲存運輸中免遭損壞，在使用過程中安全可靠。因而，電工、電子產品進行人工模擬環境試驗是保證其高質量所的重要環節。人工模擬環境試驗是實際環境影響的科學概括，具有典型化、規范化、使用方便、便于比較等特點。環境條件的多樣化和環境試驗的重要性也對環境試驗設備提出了更嚴格的要求。 依據國家標準GB/T 2423.37-2006試驗La2：恒定氣壓砂塵試驗方法，GB 4208-2008外殼防護等級（IP代碼）GB/T 4942.1-2001旋轉電機外殼防護等級，GB 11564-2008機動車回復反射器；GB7000.1-2007/IEC60598-1:1999燈具一般安全要求與試驗、GB/T10485-2008等一系列相關的外殼防護等級標準研制開發出相對應的一系列環境試驗設備，設備設計合理，操作簡單，易于維護，各項指標都符合國家標準。本SC系列防塵試驗設備用于檢測產品的外殼密封性能，主要用于外殼防護等級標準中規定的IP5X和IP6X兩個等級的試驗

3.容積和尺寸

3.1.有積容積

3.2.內箱尺寸

寬×深×高

3.3.外箱尺寸

寬×深×高

3.4 總功率

4.性能

4.1.條件

溫度：5℃～35℃，相對濕度：≤85%RH

4.2 溫度范圍

RT+5℃～+80℃

4.3 定時范圍

1-100小時

4.4 定時精度

±1min

4.5 試驗砂篩孔

75UM

4.6 氣流速度

≤2m/s(通過變頻器調速)

4.7 真空泵

0-30Kpa

4.8 吹塵周期控制

1s-9999min可調（間歇、連續控制）

4.9 試驗砂用量

2kg/m3

4.10 調速風機

90w/100w

4.11符合標準

1.滿足《中華人民共和國國家標準外殼防護等級(IP代碼)GB4208-93》

2.滿足GB2423.37-89,GJB150.12,GB10485,GB7000.1—7000.6-1996，IEC-529燈具安全要求與試驗

3.GB 02423-37 電子電工產品環境試驗 沙塵試驗

4.GB 2423.23-1995 電子電工產品環境試驗 密封 外殼防護等級

5.沙塵試驗箱滿足GB/T4208-2008

6.可滿足GB7000.1對防塵燈具(IP5X)的防塵試驗

5.結構及材料

5.1 內箱材質

優質高級SUS304不銹鋼制成

5.2 外箱材質

試驗箱外殼為優質冷軋鋼板靜電噴塑

5.3 吹塵電機

吹塵電機為特制不銹鋼殼體，密封性強，噪音低，風速高。

5.4 試驗門

大屏可視鋼化玻璃，隨時觀察試驗狀況

5.5 觀察窗

箱門上設有觀察窗，可在吹塵停止時觀察箱內試驗狀態

5.6 箱體內殼

箱體內殼呈漏斗型，振動周期可調，灰塵自由飛揚落下聚與吹氣孔旁。

5.7 其他

試樣用塵可直接加入箱內，跟換時只需在箱體底部打開閥門，短時間即可排出

5.8 真空裝置

真空泵

5.9 腳輪

我們在設備底部設計了四套腳輪，可以移動可以固定

6.控制系統

6.1 顯 示 器

7吋真彩觸摸薄屏

6.2運行方式

程序或定值兩種控制方式自由轉換

6.3 傳感器類型

PT100輸入

6.4 輸出方式

電壓脈沖（SSR）

6.5 控制輸出

2路（溫度/濕度）/2路4-20mA 模擬輸出/16路繼電器輸出(無源)

6.6 控制信號

8路IS控制信號/8路T控制信號/4路AL控制信號

6.7 報警信號

16個DI外部障礙報警；

6.8 溫度測量范圍

-90.00℃--200.00℃，（可選-90.00℃--300.00℃）誤差±0.2℃；

6.9 濕度測量范圍

1.0%--99%RH，誤差±1%RH；

6.10 界面語言類型

中文/英文；

6.11電源

電源/絕緣電阻：85-265V AC，50/60Hz I/O板：24V DC/600mA；

6.12 帶網絡功能

IP地址可設；

6.13 產品顯示清晰直觀立體感強，可編程控制系統操作靈活方便，性能穩定，工作更高效

6.14 規格

外形尺寸：194×133×34(mm) (長×寬×深)

安裝開孔尺寸：193×139(mm) (長×寬)

TFT分辨率：800×480 64K色

6.15 輸入

PT100鉑電阻

6.16 附屬功能

控制器具有超溫、超壓，等多種報警保護功能，可保證一旦設備出現異常，將切斷主要部件的電源，同時發出報警信號，面板故障指示燈將顯示故障部位，幫助迅速排除故障。

7.安全裝置

7.1 漏電保護器

7.2箱內溫度保護，防止控溫失控影響試驗

7.3三相電壓欠相，相序保護，防止吹塵風機逆向工作。

7.4安裝有時間累積器，防止試驗意外中斷，而不知中斷點時間。

8.電器系統

中間繼電器

施耐德（產地上海）

漏電保護器

施耐德（產地上海）

交流接觸器

施耐德（產地上海）

固態繼電器

和泉（中國臺灣）

快速熔斷器

上海

9.標準配置

操作說明書1份

合格證1份

保修卡1份

電源線4m

10主要配件明細

配件名稱

品牌名稱

產地

控制中心

7吋真彩觸摸薄屏

中國臺灣

變頻器

AMB安邦信

中國品牌

箱子內膽材質

1.5mmSUS304高級防腐蝕不銹鋼

上海

箱子外殼材質

1.5mm冷板經數控機床制作靜電噴涂

上海

溫濕度傳感器

PT100鉑電阻

北京

中間繼電器

施耐德

上海

漏電保護器

施耐德

上海

交流接觸器

施耐德

上海

固態繼電器

和泉

中國臺灣

11.安裝和使用條件

電源

○AC380V 三相四線+保護地線；

○電壓允許波動范圍：AC380V ±10%

○頻率允許波動范圍：50Hz ±0.5 Hz

○保護地線接地電阻小于4Ω；TN-S方式供電或TT方式供電

使用環境

○ 溫度：5℃～35℃，相對濕度：≤85%RH

場地

○地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵

○附近沒有強電磁輻射源

○設備周圍留有適當?shù)木S護空間
